紅外線攝影 < 常用濾鏡介紹 >
紅外線攝影、紅外線夜景、紅外線人像、紅外線後製、紅外線後製教學、紅外線、IR、Infrared、Infrared Photography、迪卡的紅外線世界、NKIR紅外線改機工坊


自從開始接觸紅外線攝影以來，相繼與一些IR玩家交流一起拍照時，我發現有些部份玩家對於手頭上的濾鏡還不是很清楚，而且也沒仔細看過或研究過濾鏡框上所標示的名稱，也曾遇過玩家分不清楚自已手頭上的濾鏡，比較誇張的是玩家用的濾鏡名稱竟然還是標錯的…@@  (如下圖)
還原鏡 IR Cut Filter 卻標示為 IR Pass Filte ？！
連Filte也標錯了，正確應該是  Filter  才對！！
販售的濾鏡框標示皆統一名稱？濾鏡的種類是用外觀顏色作區分？！

以推廣紅外線攝影的角度來看，很怕這樣錯誤的名稱或訊息會誤導IR玩家或初學者，濾鏡框的錯誤標示與市售大廠濾鏡有相當大的出入，所以乾脆來寫一篇紅外線常用濾鏡介紹，給有興趣的朋友們參考，也許下回買濾鏡前可以先作一些功課，免得在外面拍照時被IR同好取笑買到山寨版濾鏡而感到尷尬...@@

此外有些IR濾鏡因波長相近，從外觀的顏色上不容易分辨，所以還是建議玩家們在選購濾鏡時，注意濾鏡框上是否有清楚且明顯的標示，日後再使用上也較不容易搞混，辨別也會比較容易…


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

若各位對於一般常用濾鏡有興趣的請參考以下兩篇 (文章來源：www.fotobeginner.com)

淺談濾鏡(上篇)：https://www.fotobeginner.com/1802/filter-part-1/

常用鏡頭配件 – 濾鏡(Filter)：http://www.fotobeginner.com/356/lens-filter/


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -






紅外線攝影 < 常用濾鏡介紹 >

紅外線濾鏡並非濾除紅外線，而是紅外線『通過』濾鏡(IR PASS)，或可見光截止濾鏡。

不同規格的濾鏡代表不同波長的IR可以通過範圍，或者不同坡長可見光截止(不通過)的範圍
然而完全通過與完全截止之間並不是明確的界線，而是過渡。

在介紹濾鏡前，我們也稍微認識一下幾個常用的IR攝影相關名詞 ( 中英對照 )

紅外線 / Infrared ( IR )
可見光 / Visible Light ( VL )
紫外線 / Ultraviolet ( UV )
全光譜 / 全彩 / Full Spectrum
紅外線通過濾鏡 / IR Pass Filter ( IRP 或 IPF )
紅外線截止濾鏡 / 還原鏡 / IR Cut Filter ( ICF )
濾鏡 / Filter  ( 我查了各大網路字典，查不到  Filte  這個單字 )


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -



我自已手頭上的IR濾鏡其實蠻多的，以下就列出幾項較常使用的濾鏡，給各位參考

以前要帶這麼多濾鏡出門實在很麻煩，後來有了濾鏡收保護蓋，放在包包或口袋方便許多

以下文中的實拍效果範例照片  備註：
  1. 以下範例照片皆使用Canon EOS M2全彩IR相機 及 11-22mm鏡頭拍攝。
  2. 不同的機型、鏡頭及白平衡皆會影響照片色調。
  3. JPG原圖直出，僅縮圖排版，無後製。



   A   、還原鏡 IR Cut Filter ( ICF ) - - - - - - - - - - - - - - - - - - - -

從英文的字面上翻譯其實很清楚，意思就是紅外線截止濾鏡，也就是將紅外線光濾掉(或阻隔)，僅讓可見光通過，就可以拍出未改機時的正常照片，故玩家俗稱為還原鏡。

 IR  → 紅外線      /      Cut  → 切、割、剪、削、砍…      /       Filter → 過濾、濾除…

市售的還原鏡有些除了濾除紅外線光還過濾掉紫外線光，這樣的濾鏡則稱為UV / IR Cut Filter


IR CUT 與 UV/IR CUT 濾鏡 類型大致分為三類

1.鍍膜反射型:靠著鍍膜將紅外線與紫外線反射，藉以濾除紫外線(UV)/紅外線(IR)。
2.材質吸收型:鏡片本身吸收IR，藉以隔絕紅外線。
3.吸收+鍍膜反射型: 鏡片上同時有吸收型與反射型兩種機制，濾除UV/IR。


↓ ↓ ↓ 有關還原鏡的詳細介紹可參考以下連結 ↓ ↓ ↓

還原鏡 UV/IR CUT 介紹（1） ： http://goo.gl/6aUcJX

還原鏡 UV/IR CUT 介紹（2） UV/IR CUT = 還原鏡 ??? ： http://goo.gl/Vjcm7X

還原鏡 UV/IR CUT 介紹（3） 吸收型 vs 反射型 ： http://goo.gl/sioV2b



實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )


   B   、紅外線濾鏡 OR55 ( 550nm ) - - - - - - - - - - - - - - - - - - -
這類的紅外線濾鏡(可見光及紅外線光在光譜上有著相似規律的曲線設計)波長在760nm以下一般都會被歸類在有色濾鏡中，故濾鏡名稱的開頭常會以顏色的英文單子簡寫作開頭

 O  → Orange (橘色)      /      R  → Red(紅色)      /       55  → 波長550nm

550nm以濾鏡的型號多數大廠都單以 O 為開頭名稱 ( 例如：Hoya → O55)
上圖中的Rocalax則將這濾鏡歸類在OR橘紅色濾鏡

濾鏡光譜模擬圖如下：(參考Hoya O55繪製)
50%穿透率會落在550nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   C   、紅外線濾鏡 R59 ( 590nm ) - - - - - - - - - - - - - - - - - - - - -
這類的紅外線濾鏡(可見光及紅外線光在光譜上有著相似規律的曲線設計)波長在760nm以下一般都會被歸類在有色濾鏡中，故濾鏡名稱的開頭常會以顏色的英文單子簡寫作開頭

 R  → Red(紅色)      /       59  → 波長590nm

濾鏡光譜模擬圖如下：(參考STC IPR590繪製)
50%穿透率會落在590nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )



   D   、紅外線濾鏡 R65 ( 650nm ) - - - - - - - - - - - - - - - - - - - - -
這類的紅外線濾鏡(可見光及紅外線光在光譜上有著相似規律的曲線設計)波長在760nm以下一般都會被歸類在有色濾鏡中，故濾鏡名稱的開頭常會以顏色的英文單子簡寫作開頭

 R  → Red(紅色)      /       65  → 波長650nm

濾鏡光譜模擬圖如下：(參考Hoya R64繪製)
50%穿透率會落在650nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )



   E   、紅外線濾鏡 R68 ( 680nm ) - - - - - - - - - - - - - - - - - - - - -
這類的紅外線濾鏡(可見光及紅外線光在光譜上有著相似規律的曲線設計)波長在760nm以下一般都會被歸類在有色濾鏡中，故濾鏡名稱的開頭常會以顏色的英文單子簡寫作開頭

 R  → Red(紅色)      /       68  → 波長680nm

濾鏡光譜模擬圖如下：(參考Hoya R66、R70繪製)
50%穿透率會落在680nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   F   、紅外線濾鏡 R72 ( 720nm ) - - - - - - - - - - - - - - - - - - - - -
這類的紅外線濾鏡(可見光及紅外線光在光譜上有著相似規律的曲線設計)波長在760nm以下一般都會被歸類在有色濾鏡中，故濾鏡名稱的開頭常會以顏色的英文單子簡寫作開頭

 R  → Red(紅色)      /       72  → 波長720nm

濾鏡光譜模擬圖如下：(參考Hoya R72繪製)

50%穿透率會落在720nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   G   、紅外線濾鏡 IRP76 ( 760nm ) - - - - - - - - - - - - - - - - - -
這類的全紅外線濾鏡(在光譜上的曲線設計僅讓紅外線光通過)波長在760nm以上一般都就會被歸類在紅外線濾鏡中，故濾鏡名稱的開頭常會以IR作開頭

STC的例子
 IR  → Infrared(紅外線)      /      P  → Rass(通過)      /       760  → 波長760nm

Hoya的例子
 IR  → Infrared(紅外線)      /       76  → 波長760nm


濾鏡光譜模擬圖如下：(參考STC IRP76繪製)

50%穿透率會落在760nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   H   、紅外線濾鏡 IR85 ( 850nm ) - - - - - - - - - - - - - - - - - - - -

這類的全紅外線濾鏡(在光譜上的曲線設計僅讓紅外線光通過)波長在760nm以上一般都就會被歸類在紅外線濾鏡中，故濾鏡名稱的開頭常會以IR作開頭

 IR  → Infrared(紅外線)      /       85  → 波長850nm

濾鏡光譜模擬圖如下：(參考Hoya IR85繪製)

50%穿透率會落在850nm ( 不同廠牌的濾鏡落點會有落差 )

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   I   、NKIR Filter B02 特殊濾鏡 - - - - - - - - - - - - - - - - - - - - - -
NKIR Filter B02非一般的有色濾鏡，光譜的設計不再有相似規律性的曲線，不同於上述的紅外線濾鏡，可見光搭配紅外線光創造出不同於常見的紅外線效果，拍攝效果類似590nm，且照片可直出，不需色版對調...

濾鏡光譜模擬圖如下：無 (目前尚未公佈，無法參考繪製)

此B02濾鏡與B03濾鏡一同生產測試(各10片)，因效果與B03濾鏡非常相近，多方考量後僅發表B03濾鏡，小弟有幸拿到一片作測試。

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   J   、NKIR Filter B03 特殊濾鏡 - - - - - - - - - - - - - - - - - - - - - -
NKIR Filter B03非一般的有色濾鏡，光譜的設計不再有相似規律性的曲線，不同於上述的紅外線濾鏡，可見光搭配紅外線光創造出不同於常見的紅外線效果，拍攝效果類似590nm，且照片可直出，不需色版對調...

NKIR Filter B03為特殊的有色濾鏡，單獨或交疊套用在全彩IR相機上可變化出不同的效果，直出可類似半IR的效果更能保留更多現場環境色彩，不論是風景、夜景或是人像都適宜。


濾鏡光譜模擬圖如下：無 (目前尚未公佈，無法參考繪製)


實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )



   K   、NKIR Filter B05 特殊濾鏡 - - - - - - - - - - - - - - - - - - - - -
NKIR Filter B05非一般的有色濾鏡，光譜的設計不再有相似規律性的曲線，不同於上述的紅外線濾鏡，可見光搭配紅外線光創造出不同於常見的紅外線效果，拍攝效果類似590nm，且照片可直出，不需色版對調...

NKIR Filter B05為特殊的有色濾鏡，單獨或交疊套用在全彩IR相機上可變化出不同的效果，直出可類似半IR的效果更能保留更多現場環境色彩，不論是風景、夜景或是人像都適宜，尤其人像的部份直出即保留膚色省去後製膚色的麻煩。



濾鏡光譜如下：NKIR紅外線改機工坊提供

實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )



   L   、NKIR Filter Y03 特殊濾鏡 - - - - - - - - - - - - - - - - - - - - -
NKIR Filter Y03非一般的有色濾鏡，光譜的設計不再有相似規律性的曲線，不同於上述的紅外線濾鏡，可見光搭配紅外線光創造出不同於常見的紅外線效果，且照片可直出，不需色版對調...

NKIR Filter Y03為特殊的有色濾鏡，單獨或交疊套用在全彩IR相機上可變化出不同的效果，直出可類似半IR的效果更能保留更多現場環境色彩，不論是風景、夜景或是人像都適宜，尤其人像的部份直出即保留膚色省去後製膚色的麻煩。


濾鏡光譜模擬圖如下：無 (目前尚未公佈，無法參考繪製)


實拍效果：JPG原圖直出，僅縮圖排版

( 點圖可放大，Blogger圖床略有色偏 )
( 點圖可放大，Blogger圖床略有色偏 )


   M   、濾鏡收納保護蓋 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

糟糕，這不是濾鏡…放在這裡其實只是想推薦玩家們可以利用這種方式收納濾鏡

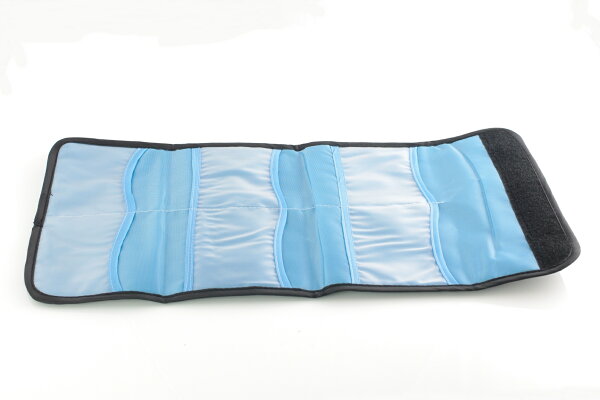

像我本身因為濾鏡很多，以前用濾鏡收納袋(如圖一)，可容納的濾鏡數又不多，也不好帶出門，我曾經還不小心坐到收納袋導致裡面的濾鏡破損(心痛啊~~~)。

圖一


後來拿到這個濾鏡收納保護蓋後，只要把濾鏡通通都加疊在一起，前後裝上濾鏡收納保護蓋就可以了，出門放在包包或口袋內非常方便，也不用在擔心因擠壓導致濾鏡破掉的問題。





以上的介紹提供給有興趣的玩家參考…
